工匠之心：激光球机亮点介绍

丁军

激光红外球机作为易倍这一阶段的明星产品，除在软件、编码特性等方面存在诸多优势外，在选材和硬件结构上也有独到之处：

■ 高清光学玻璃视窗，透光率提升6%，更适合高清监控应用
■ 视窗表面采用瑞士进口镀膜，具有良好的憎水、防尘沾染特性
■ 采用激光红外补光技术，补光距离超过250米
■ 采用红外增透面板，提升红外透光率
■ 提供以太网电口、SFP光口或EPON等多种网络接口
■ 特殊的结构和视窗设计，有效增强在恶劣气候环境下(尤其沙尘天气)的监控应用
■ 创新型散热设计，提升30％散热效率
■ 防水透气设计，增强防雾能力，有效保护精密元器件
■ 新一代整机快装结构，安装无需内部手工连线，减少故障点，便于工程实施
■ 创新的除雪模式，有效去除高寒天气下的视窗结冰
■ 智能温控技术，整机功耗更小，寿命更长
■ 网口6KV防浪涌设计

以下按照各展示部件作详细介绍：

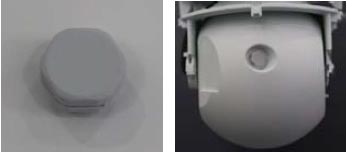

防水透气阀

防水透气阀位于激光球机后部

防水透气阀，顾名思义，在防水的同时可以保持内外部气体的畅通，主要用于车灯、LED户外灯具、太阳能和精密仪器等专用领域。易倍创新性地将其应用于安防前端产品，用于实时平衡设备内外部的压力差、温度差，有效保护元器件，防止起雾及设备老化。

上述介绍过于学术化，以下用两个实验来说明它的价值：

1、分别将一台采用防水透气阀的球机和一台普通球机放在温度试验箱内，并设定试验箱温度由“1度/分钟”的温变率从70℃降低到-20℃，普通球机在温度到达36℃时透明球罩内部已经明显起雾，而易倍球机则在全程都没有丝毫雾气。

2、在同等加热条件下的两个不同球体，将内部温度加热到30℃时，采用防水透气阀的球机内外部压力差为300Pa，而普通密闭球体内外部压力差已经达到了13500Pa，长期处于这种压力环境下会加速元器件的老化。

为防止视窗雾化，业内厂家大多采用干燥剂的方式解决。但众所周知，干燥剂是一次性使用的，它无法满足监控前端设备在户外的长期应用，当干燥剂失效后必然会产生雾化现象。同时，干燥剂也无法解决压力差问题，在夏季暴雨天气下，极容易因为内外部的压力差将外部的水“吸”进球机，造成设备损坏。这也是监控设备为什么最容易在夏天失效的一个重要原因。

视窗玻璃

激光球机视窗分为两部分：镜头视窗、红外视窗，考虑到两者用途不同，易倍体育精心选择了不同的材质。其中，镜头视窗采用可见光和红外光都高透的光学玻璃，同时为了防止沾染水滴和灰尘，在玻璃上又加镀了憎水膜；而红外视窗采用可见光截止且红外光高透的材质，在提高红外补光效率的同时，有效抑制红爆现象，解决夜间昆虫趋光问题。

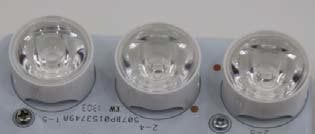

红外灯板

易倍体育采用进口车规级红外灯，无衰减时间达到6万小时；为配合镜头变倍时的视角变化，采用多种透镜进行分组补光，既提升了补光效率，又使光线更加均匀；另外，为了提高红外灯使用寿命，易倍体育红外灯板采用散热效果极佳的铝基板，使红外灯产生的热量迅速导出。

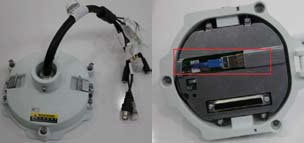

尾线单元

易倍体育球机采用新型快装结构，安装更加便捷。同时，EPON球机尾线单元集成了工业级光模块，其工作性能、稳定性及温度范围要远远高于普通光模块。

电源板

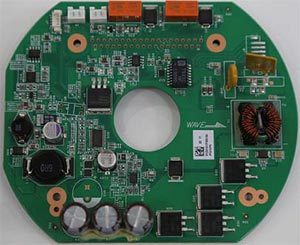

下图是一块普通的电源板，其作用是为球机内部电路供电：

看似比较简单，但考虑到球机在户外使用必然会受到感应雷影响，因此易倍体育在设计这块电源板时考虑了更多防护，其接口防雷等级达到6KV，远高于业界的2KV、4KV。同时，这块电源板还集成了温控模块，通过分布在球体内各重要部位的温感读取实时温度，实现智能温度控制，降低了整机功耗，使整个系统更加节能、环保。
