高性能高密度 强冗余强功能——易倍体育 ISC6500 网络视频录像机(《安防工程商》)
易倍体育此次送测的是一款型号为ISC6500的高端NVR产品,ISC6500是易倍体育2013年推出的新一代高性能、高可靠、大容量网络视频录像机,集智能RAID引擎、磁盘纠错、磁盘修复、坏块自动替换、永久数据保护、基于LUN资源的在线无缝扩容等多项专利技术于一体,电源、风扇、电池等关键部件均采用冗余设计,可灵活扩展千兆以太网电口、万兆以太网光口、Mini SAS等多种类型业务接口,适用于智能楼宇、中小型园区、金融等场所类监控项目。
外观扎实 接口丰富

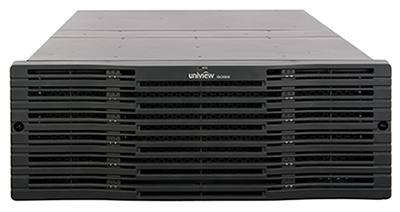

从外形上看,ISC6500沉稳扎实,采用黑色金属烤漆外壳,标准的4U 机箱24硬盘槽位设计,硬盘插拔槽位设置在机身前端,硬盘装拆简便。通过Mini SAS接口可外接3个24盘位扩展柜(DE1124),使得单系统最大硬盘数最高可扩展至96个。双电源、双电池、两组风扇模块,甚至于主控制器均采用热插拔模块化设计,支持冗余热备和在线更换,保障可靠性的同时,更显在线维护便利性。该设备还可通过灵活的插卡方式支持最高4个千兆以太网电口、2个万兆以太网光口、2个24Gbps Mini SAS接口的扩展,除此之外,该设备还标配了USB 2.0、管理/业务网口、RS485、RS232、开关量告警输入输出等常规业务接口。值得一提的是,除了每个硬盘插槽配备了状态指示灯外,该设备还特别配备了状态数码管,常规状态下显示设备工作温度,系统出现异常则显示系统错误码,更加方便维护人员排除系统故障(图1)。

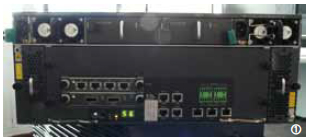

图1 该机的背部接口面板。
网络性能优异 回放高清呈现
ISC6500采用嵌入式操作系统,内置了性能强大的多核处理器,操作系统及BIOS均采用冗余设计。其支持CIF、D1、720P、1080P等多种分辨率的网络视频接入,既能够单机组网,也能够与易倍体育IMOS平台统一组网,可根据各类视频监控需求灵活组网应用。
据厂家介绍,该机支持以ONVIF、GB/T 28181等多种协议接入国内外主流网络前端。在实际测试中,采用ISC6500、交换机、PC以及IP Camera等设备,模拟搭建了简单的监控系统。测试人员采用ISC6500通过ONVIF2.0同时接入了易倍体育、海康威视、松下三个品牌的IP Camera以检验其对前端设备的兼容性,可观察到三个不同品牌的摄像机均能正常接入并显示视频图像。
接着检验其画质,测试人员选用了易倍体育型号为HIC5421E的网络摄像机搭配测试,将网络摄像机配置为1080P/25FPS以及固定码率4Mbps,通过NVR解码后的水平、垂直、边缘清晰度分别为1100/900/900TVL(图2),灰度等级十级都能分辨清晰。接着测试其色彩还原,对比色卡,颜色在经过编解码后基本无变化,各色块均能保持正常还原。
图2 测试中通过NVR解码后的水平、垂直、边缘清晰度分别为1100/900/900TVL。
网络性能方面,测试人员通过码流控制软件分别检测了其实时监控时的码流以及录像回放时的码流,均在4.3-4.5Mbps徘徊,整体码流控制稳定。接着通过电子秒表检测该款NVR解码所产生的延迟,通过三次截屏计算延迟分别为230MS、210MS、220MS,通过其对码流恒定以及延迟的控制,可见该机网络性能优异。
在录像回放方面,该机支持iSCSI块直存技术,能够实现秒级检索、秒级回放、多路同步回放。为了检验其回放的清晰度,测试人员首先观察其回放的画面质量,整体清晰度对比原始的画面基本无衰减。值得一提的是,该机支持录像切片检索功能,可对一段录像进行切片,切片间隔可自定义,设备能自动将每一个片断的首个动态帧以图片形式展示,并可通过双击切片图片播放对应录像(图3)。
图3 该机支持录像切片检索功能,可对一段录像进行切片,通过双击切片图片播放对应录像。
支持冗余备份 整机功能强大
除了拥有良好的网络性能,该机在数据保护以及存储方面的性能也十分出色。在磁盘数据保护方面,其采用了磁盘纠错、磁盘修复、坏块自动替换、永久数据保护、基于LUN资源的在线无缝扩容等一系列专利技术。同时支持RAID0、1、10、5、6等多种数据保护方式。在实际测试中,为了验证其RAID 5实际效果,在配置多块硬盘运行情况下,首先检验磁盘状态显示均为正常,然后将其中一块已录入数据的硬盘拔下,通过管理界面可发现该磁盘状态栏提示丢失。此时进入录像回放界面,仍然可以实现正常的录像回放。将拨出的硬盘插回原槽位后,磁盘信息快速重建,数分钟即可恢复正常磁盘状态,并且整个数据重建过程对设备在线并发业务完全无影响(图4),此外,该产品支持硬盘后台检测功能,对有隐患的硬盘会启动硬盘数据预拷贝,以确保用户数据的可靠性。值得一提的是,该设备阵列创建效率极高,基本实现了即插即用,阵列创建后,基本不需要等待时间,就可以立刻进行数据存储。

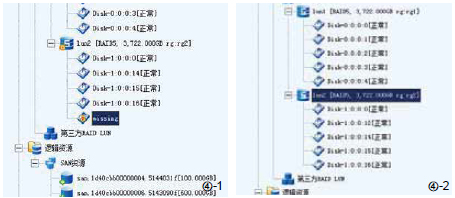

图4-1、2 分别在正常运行的状态下进行拔出/插入硬盘操作,磁盘界面显示的信息。
该机提供WEB操作界面,该操作界面功能十分强大,俨然一个专业的视频监控平台,支持前端设备的批量添加、配置和升级,支持前端设备资产管理,支持监控场景配置、调阅,支持前端设备拓扑管理,支持电子地图等各种强大的系统级功能,除了可以管理易倍体育的网络摄像机、编解码器外,还能以ONVIF1.0 、ONVIF2.0、 GB/T28181等多种标准协议接驳第三方厂商前端设备。值得一提的是,在该设备的第三方设备管理界面中甚至能看到Bosch、Honeywell等业界主流第三方报警主机的添加/配置项目。
编辑观点
该机网络性能优异,兼容性强,存储容量大,在数据冗余备份方面表现出色。
产品特色
该款产品的硬件设计考究,强冗余设计,保障可靠性的同时不失维护便利性,其在前端设备的兼容性、数据冗余及系统功能丰富度、简易度等方面均有十分不错的表现。
提升空间
该机USB接口置于后面板,方便外挂其它管理设备如鼠标等考虑,前面板也应该设计USB接口。
本文见刊于 a&s《安防工程商》IN110期
a&s《安防工程商》官网报道:易倍体育ISC6500网络硬盘录像机
