在视频监控领域，可以自由转动监视角度，同时提供高倍数的光学变焦的快球摄像机，一直在众多实际场合受到重用。易倍体育在此方面同样也下了不少功夫，此次送测的高清网络快球摄像机正好体现了易倍体育网络快球的技术水平。

测试指导/张宗山 文/官海波

易倍体育本次送测的是一款型号为HIC6621EX20高清网络快球摄像机，该机具备了1080P的高清分辨率，而且支持日夜型监控，主要为远程高清视频监控设计，适用于需要实时跟踪远端图像的监控场景，可以广泛应用于平安城市、交通、学校、企业园区、楼宇、加油站、变电站等大范围高清监控环境。

1、整机快装 结构稳固

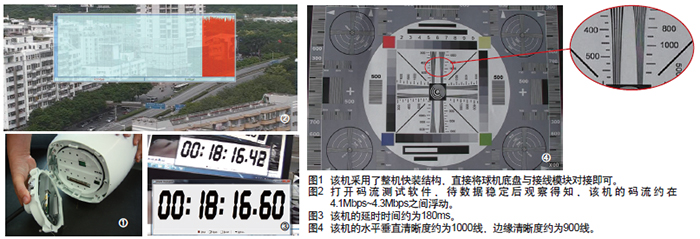

从外形上看，易倍体育HIC6621EX20 采用白色涂装的铝制金属外壳搭配黑色工程塑料，给人的整体感觉是美观且坚固牢靠，该机内部配备散热风扇，搭配金属外壳，热量的散失快，在持续的两个多小时测试里，也没有明显的发热现象。在结构方面，该机采用了整机快装结构，安装无需内部手工连线，直接将球机底盘与接线模块对接即可，简单快捷，能有效减少故障点，同时便于工程的安装应用（图1）。此外，该机采用高品质的密封结构，防水透气设计，据厂家介绍此款球机的防护等级为IP67，可应用于各种条件恶劣的户外环境。

在接口方面，拆下其底部的接口模块，可以看到该机的接口采用组线的输出方式，包括AC24V电源、以太网、SFP 光口、音视频输入/输出、报警输入/输出等。

该机支持多种安装方式，可搭配不同的支架选择吊装、壁装、角装以及柱装等，此外值得一提的是，该机采用了独特的20度角仰角设计，相对于普通平视或者小仰角摄像机提升了监控视野， 可更好地适应复杂的地理环境。

2、画质清晰 控制灵活

该机采用了1/2.8inch逐行扫描200万像素CMOS图像传感器，采用目前主流的H.264视频压缩格式，最高分辨率支持1080P，同时具备了日夜型监控功能以及20倍的光学变倍，在实际测试中，我们选择了其最高分辨率1080P，同时将帧率设定为25fps，码率限定为4Mbps。

• 实景：接通电源后，将该机对准测试室外的环境，通过显示器观察其真实的画面质量。可以看到，包括远近的大楼和路边的树木，层次感呈现得十分明显，往来的车辆、行人的图像表现也稳定流畅，并没有明显的抖动。

• 码流延迟：此时打开码流测试软件， 待数据稳定后观察得知，该机的码流约在4.1Mbps~4.3Mbps之间浮动（图2），数据传输没有出现较大的落差， 码流的整体表现稳定，控制得当。接着测试其信号传输产生的延时时间，搭配电子秒表，通过截屏计算，该机的延时时间约为180ms（图3）。

• 清晰度：配合清晰度测试卡，我们进一步检测其实际清晰度，通过对比显示器内的图像以及测试卡，发现该机的水平垂直清晰度约为1000线，边缘清晰度约为900线，10个灰度等级能区分清楚（图4）。

• 色彩还原：为了检测其色彩还原性能， 我们采用24色色彩测试卡进行测试，经过对比发现该机的色彩还原整体准确， 大部分颜色与测试卡上的颜色相差不大，没有出现偏色现象。

• 云台控制：在云台控制方面，该机支持水平范围360度，垂直-20度-90度自动翻转，最多可设置255个预置位，同时内置了高品质的光学变焦镜头，支持20倍光学变焦，在实际测试中，为了检测其实际效果，将摄像机对准了远处的大厦招牌以及广告牌，在20倍光学变焦下， 从显示器可清晰观察到大厦的招牌以及广告牌上的文字，效果十分明显。接着分别在高、低倍数的情况下设置3个预置位，并且作好位置的标记，启动预置位巡航功能。经过观察可知，该机转动聚焦迅速，预置位准确，画面的流畅性强。

• 日夜模式：该机同样支持自动红外滤光片切换，为了验证其在夜间的具体表现，我们利用暗箱模拟了低照度环境。经测试，该机在照度值为2.15Lux 的时候，彩色画面自动转为黑白，而最低照度则在0.08Lux依然可分辨暗箱内的景象。

3、界面友好 监控功能丰富

该机同样支持IE界面登陆，在浏览器地址栏输入对应的IP地址即可登陆其操作界面。该界面以简洁易用为设计理念， 实时浏览窗口居中，左侧为控制云台、视频流选择、聚焦变倍等操作按键。点击配置选项，可以进入其参数设置菜单，包括编码设置、流媒体设置、告警布防设置、系统维护设置等一些基本设置，监控功能十分丰富。

编辑观点

• 产品特色

该高清网络快球结构设计牢固可靠，散热性能良好，网络性能稳定。此外配备SFP光口也是其特色之一。

• 提升空间

色彩还原方面还有可以提升的空间，操作软件也可作优化。

• 适用环境

适用于需要实时跟踪远端图像的监控场景，可以广泛应用于平安城市、交通、学校、企业园区、楼宇、加油站、变电站等大范围高清监控环境

新品看点

进口机芯，对焦精准，色彩真实；业界最强大的编码能力，支持同时输出三种不同的H.264 High Profile编码码流，可提高不同环境下的带宽利用率，支持AAC宽频音频。

业界唯一一款可支持三种业务接口的球机： 单电口，同时集成光口电口并可同时使用，集成EPON前端，可满足不同环境下的业务适配。

结构优势突出，首先IP67防护等级；其次极温技术-40度-70度宽温范围，三级智能温控，在非极限温度下，比如-20至-10度时，功耗只有一般球机的一半。

规格参数

测试配合设备

清晰度和色彩还原测试卡

MilotalHT-10照度计

夜间环境模拟暗箱

佳能单反相机

测试环境

a&s测试室

测试者简介

张宗山 本刊技术顾问，具备20多年安防工程实务经验，负责本刊测试的技术指导工作。

官海波 本刊采访编辑，负责本次测试过程的记录和撰稿。

本文见刊于《安防工程商》2012年11月刊
