ISC3500-ET是易倍体育针对全数字监控推出的一款高性能嵌入式架构的NVR产品。这款产品采用TI最高端的Netra单芯片方案， 支持32路高清网络摄像机接入， 本地人机最高可支持32路D1或8 路高清图像的同时解码输出。目前已广泛应用于能源油站、金融营业网点、电力变电站等广域联网类型的监控项目中。

测试指导/张宗山 文/官海波

易倍体育的这款型号为ISC3500-ET的网络视频录像机采用硬朗，体现未来感的结构设计风格，功能丰富易用，具有强劲的音视频处理能力，提供灵活的网络接入方式，此外，其还可以接入各种主流品牌的网络摄像机，既能单机灵活组网， 又能通过Monitor Lite 3.0监控管理软件实现多机堆叠，可根据视频监控业务规模，灵活构建各类商业、专业监控方案。

1、外型设计硬朗 接口多样

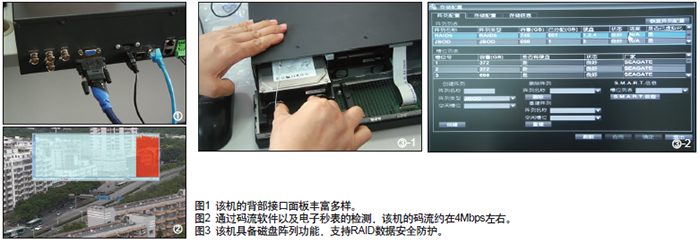

• 接口：该机采用能够屏蔽电磁辐射的专业机箱，造型大方。前功能按键面板提供了丰富的功能按键和飞梭，为桌面级实况/回放等常规操作提供了便利。此外，前面板还提供了1个USB2.0 接口，为U盘/移动硬盘等备份存储设备的插拔提供方便。后面板的接口则更为丰富（图1），视频输出接口包括DVI-D、VGA、BNC，且三个接口可实现完全独立的输出，新颖的DVI-D接口可通过两端螺栓完成线缆固定，相较于传统的HDMI接口直插方式，不易脱落，更符合工程布线要求。网络接口包括1个千兆电口和1个千兆光口，除支持光纤直接接入外，还能够实现双IP跨网段操作。此外，后面板接口还包括语音对讲接口、eSATA、USB 2.0及丰富的控制、报警接口。值得一提的是， 该机后面板上还设计了一个DC12V电源的输出接口，方便在实际应用中报警、语音对讲等外围设备的供电。

• 散热性能：在散热方面，该机内部设计了3个散热风扇，配合两侧的网状散热窗口，长时间工作也能保障有效散热，维持机器正常稳定的运作。此外，考虑到绿色节能，3个散热风散更可根据环境温度自动调节风扇转速。

• 本地存储：该机内置8个硬盘槽位， 最大可支持容量为4TB的硬盘，且可通过eSATA进行存储容量的扩展，需要说明的是，所有硬盘都支持前面板热插拔，维护更加方便。

2、支持磁盘阵列 网络性能佳

• 图像质量：据厂家介绍，该机可以兼容目前市场上大部分主流的摄像机品牌，测试中我们也分别将两款其他品牌的摄像机接入，发现其可以有效兼容，最后搭配易倍体育的网络球机测试其画面清晰度以及色彩还原性，将输入信号格式定为1080P、帧率为30fps、码率固定为4Mbps，输出图像对比可以发现，通过该机的码流转发处理后，清晰度方面并没有明显衰减， 色彩还原也十分良好，动态的车辆以及行人也运动流畅。

• 码流及延迟：通过码流软件以及电子秒表的检测，该机的码流约在4Mbps左右（图2），多次截图计算其数据传输的延迟时间，约为220ms左右，接近网络球机的测试数据，可见其网络性能是十分优秀的。

• 冗余备份：该机具备磁盘阵列保护功能，支持RAID数据安全防护，提供JBOD、RAID1、RAID5等多种存储机制， 便于用户合理选择。测试中，我们以支持RAID5类型阵列的创建和管理进行了检测，首先将固定的三块硬盘插入插槽，创建和设置完成后，将正常录像的硬盘拔掉一块，可以观察到界面上提示备份盘被启用，录像回放依然可以调出浏览，数据的写入也不受任何影响（图3），将拔出的硬盘插回原插槽后，该网络硬盘录像可快速地恢复数据。经过反复的验证和测试，该机的RAID功能运行正常。

3、录像回放简便 图像效果佳

• 录像回放：该机的录像回放功能丰富多样，最大支持16路同步回放，除了常规的回放控制，如进度拖动、单帧前进、倍速前进、倍速后退等功能外，在录像的检索方面，其还支持基于通道和时间段的录像数据检索，对于查找录像文件十分方便。在录像的回放效果测试中，我们调出了提前录好的录像文件，发现该机在录像回放时不存在丢包现象，整体表现良好。该机支持手动触发、计划触发、事件触发等多种录像方式，同时支持存储空间的满停止、满覆盖策略，实现智能化的数据存储。

• WEB登陆：该机支持多点登陆，而且允许人机和WEB同时登陆，最多支持16个WEB用户同时在线，用户可通过模板灵活配置用户权限。

编辑观点

• 产品特色

该机的RAID功能十分优秀，数据恢复迅速。延时小，网络性能优异，后面板的DC12V电源接口、DVI-D接口设计也很人性化。

• 提升空间

IE客户端还有可以优化提升的空间。

• 适用环境

适用于各类室内外应用环境，能方便地满足各类室内外监控组网的需求，可应用于能源、金融、电力、医疗等监控项目。

新品看点

作为易倍最新推出的NVR产品，ISC3500-ET 兼具强劲的性能、贴合工程实际的接口设计和优异的兼容性。该款产品新颖的DVI-D接口可相较于传统的HDMI接口直插方式，不易脱落，更符合工程布线要求。DC12V电源的输出接口，方便在实际应用中告警、语音对讲等外围设备的供电。硬盘前面板热插拔，使得维护更加方便。两级调速风扇在保障设备有效散热的同时，还能有效节约用电。支持ONVIF1.0/2.0协议，能完美兼容业界主流IPC产品。支持iSCSI块直存，能够实现录像数据的秒级检索/回放。更难能可贵的是，该机支持JBOD、RAID1、RAID5等多种存储机制，在数据可靠性方面表现十分出色。

规格参数

测试配合设备

清晰度和色彩还原测试卡

MilotalHT-10照度计

夜间环境模拟暗箱

佳能单反相机

测试环境

a&s测试室

测试者简介

张宗山 《安防工程商》技术顾问，具备20多年安防工程实务经验，负责本刊测试的技术指导工作。

官海波 《安防工程商》采访编辑，负责本次测试过程的记录和撰稿。

本文见刊于《安防工程商》2012年11月刊
